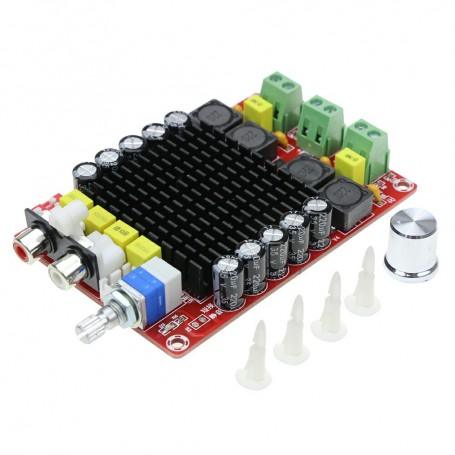

ماژول آمپلی فایر 2X100W وات استریو XH-M510

ماژول آمپلی فایر TDA7498 و XH-M510 یک تقویت‌کننده دیجیتال کلاس D است که توان خروجی 100 وات برای هر کانال ارائه می‌دهد و برای استفاده در سیستم‌های صوتی خانگی و بلندگوهای فعال طراحی شده است. این ماژول‌ها با نسبت سیگنال به نویز بالا (110 دسی‌بل) و بهره‌وری انرژی بالا، صدای با کیفیت بالا و وضوح عالی تولید می‌کنند. هیت سینک خنک‌کننده به حفظ دمای مناسب تراشه کمک می‌کند و برای پروژه‌های DIY و سیستم‌های صوتی استریو مناسب است. همچنین، گین تقویت‌کننده به چهار حالت 21.6dB، 27.6dB، 31.1dB، و 33.1dB قابل تنظیم است.

مشخصات:

ولتاز تغذیه: DC 14~32V
توان خروجی : ( 100W + 100 W (VCC + 32 v, RL = 4 ohm, THD = 10%
گین آپشنال در 4 سطح (21.6dB, 27.6db, 31.1db, 33.1dB)
مقاومت خروجی: 4-8 اهم
نوع لاین: نوع D
تراشه: TDA7498
اعوجاج هارمونیک : Po = 1w / 0.05%
نرخ فرکانس پاسخگویی:  18~100 kHz
فرکانس سوئیچ: 360 kHz
نسبت سیگنال به نویز: 110dB

ویژگی ها:

• بهره‌وری بالا: این ماژول با بهره‌وری بالا کار می‌کند و در نتیجه مصرف انرژی کمتری دارد.

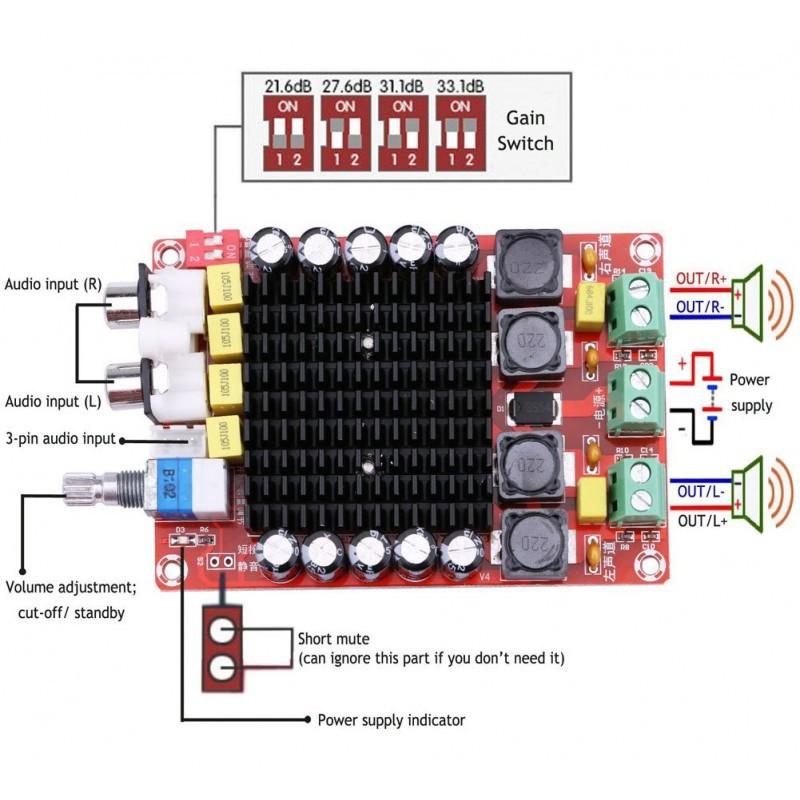

• گین قابل تنظیم: گین تقویت‌کننده به چهار حالت 21.6dB، 27.6dB، 31.1dB، و 33.1dB قابل تنظیم است.
• حفاظت هوشمند: دارای حفاظت در برابر اضافه‌بار، دمای بالا و اتصال کوتاه برای افزایش دوام و ایمنی دستگاه.
• ورودی تفاضلی: استفاده از ورودی تفاضلی برای کاهش نویزهای مشترک و بهبود کیفیت صدا.

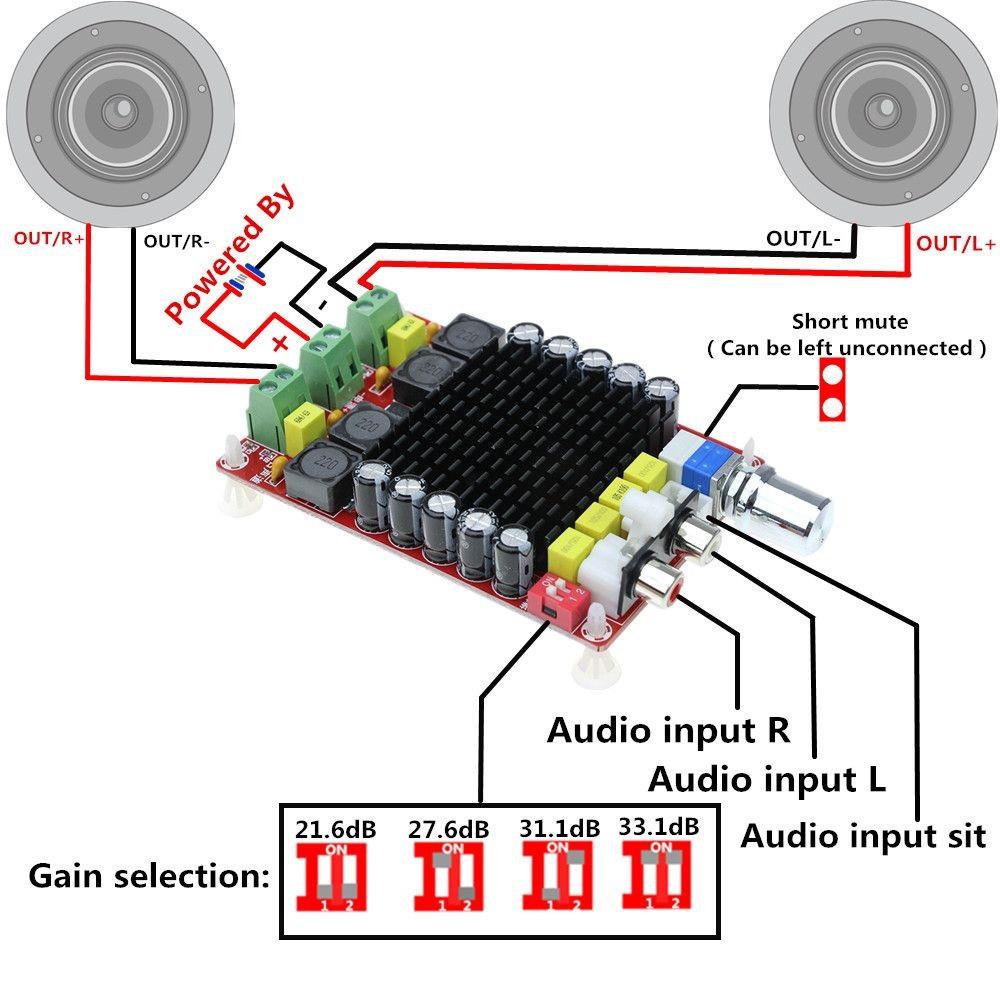

نحوه ی اتصال به بلندگو ها:

کاربرد ها:

• تقویت صدای تلویزیون‌های خانگی
• ارتقا سیستم‌های صوتی کامپیوتر
• تقویت صدای سیستم‌های صوتی خانگی
• استفاده در پروژه‌های DIY صوتی
• ساخت بلندگوهای  قابل حمل

Introduction

TDA7498 is a small digital amplifier chip, which highlights the benefits of the digital chip
High power – When 4-8Ω RL, the dual-channel will reach a high power up to 100W + 100W. Offers you outstanding stereo sound
Universal Compatibility – The amplifier board supports both AC and DC power with a wide range of 14-32V. So reliable
Sound quality is very good using this audio amplifier module
High quality.

Specification

Output power:100w+100w (VCC+32V,RL=4ohm,THD=10% Wide:14-30v signal power supply Level 4 gain optional:(21.6dB,27.6dB,31.1dB,33.1dB)
Using differential input to reduce common-mode noise significantly
Has the pattern of the fault and silent mode
With intelligent protection function
Have overheating protection function
Specification:
The input voltage: DC14-32 v
Output resistance:4-8ohm
Line type: D types
Chip:TDA7498
Harmonic distortion:Po=1W/0.05%
Frequency response range:18-100KHZ
Switching frequency:360KHz Signal to noise ratio:110db
harmonic distortion: Po = 1 W / 0.05%
Size: about(L*W):9.4*6.2cm/3.7*2.44inch
Maximum Power Per Channel:100W
