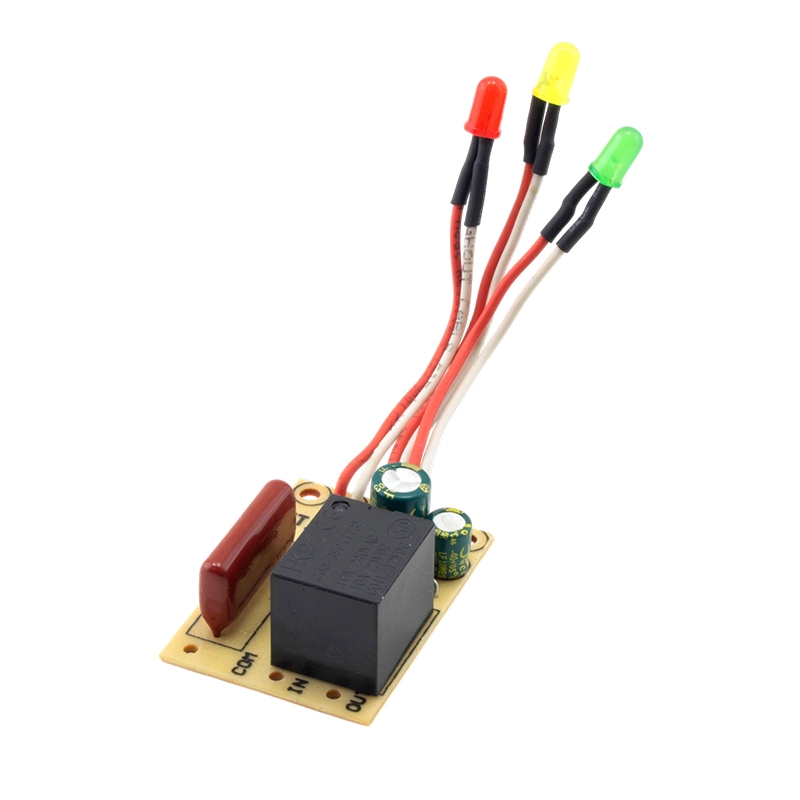

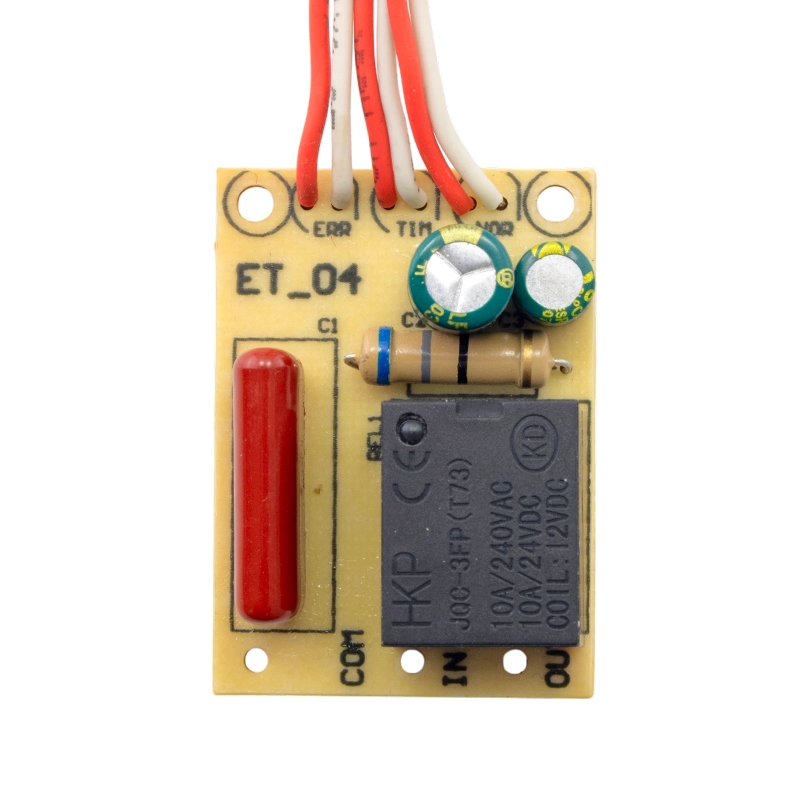

برد محافظ برق 220 ولت مناسب سیستم های صوتی مدل ET-04

توضیحات

این ماژول حفاظتی با بهره‌گیری از پردازنده میکروکنترلری به‌جای مدارهای آنالوگ قدیمی، نوسانات شبکه برق را با دقت بالا رصد کرده و در صورت خارج شدن ولتاژ از بازه استاندارد، رله قدرت را بلافاصله قطع می‌کند تا از آسیب به قطعات گران‌قیمت جلوگیری شود. پس از پایداری ولتاژ شبکه، وجود زمان تأخیر دقیق 120 ثانیه‌ای مانع از رسیدن شوک الکتریکی ناشی از وصل ناگهانی جریان به دستگاه متصل می‌گردد. استفاده از سیم‌های سیلیکونی نسوز و قلع‌اندود برای اتصال نشانگرهای ال‌ای‌دی، طول عمر حرارتی مدار را افزایش داده و اتصال پایدارتری ایجاد می‌کند. طراحی فشرده با ابعاد 42 در 30 میلی‌متر این امکان را فراهم می‌کند تا برد به‌راحتی داخل انواع قاب محافظ یا تجهیزات صوتی جایگذاری شود. اگر به دنبال ارتقای امنیت سیستم‌های صوتی حرفه‌ای یا لوازم خانگی خود در برابر دو فاز شدن و افت ولتاژ هستید، این برد در فروشگاه mobolandd.ir یک انتخاب استاندارد و فنی است.

مشخصات

ولتاژ کاری: 220V AC

ولتاژ قطع پایین: 175V

ولتاژ قطع بالا: 245V

زمان تأخیر وصل رله: 120 Second

نوع مدار کنترل: Microcontroller Based

نوع رله: رله قدرت

ابعاد برد: 42mm × 30mm

طول سیم LEDها: 10 cm

نوع سیم LED: سیلیکونی نسوز قلع‌اندود

تعداد LED نشانگر: 3 عدد

مقاومت در برابر دو فاز شدن: دارد

کاربردهای رایج

این برد به‌طور ویژه برای ایمن‌سازی دستگاه‌های صوتی و تصویری که به نوسانات برق شهری حساس هستند طراحی شده است و به دلیل اندازه کوچک، در ساخت یا بازسازی انواع مدار محافظ کاربرد فراوانی دارد.

محافظت از یخچال و فریزر در برابر نوسانات برق

استفاده در محافظ تلویزیون و سیستم‌های صوتی و تصویری

نصب در محافظ تجهیزات صوتی حرفه‌ای و آمپلی‌فایرها

محافظت از آیفون‌های صوتی و تصویری ساختمان

استفاده در مدارهای درب بازکن برقی

محافظت از تجهیزات پزشکی حساس به ولتاژ

استفاده در فروشگاه‌ها و مراکز اداری برای تجهیزات الکترونیکی

نصب در محافظ‌های برق چندراهی و جعبه محافظ سفارشی

محافظت از دستگاه‌های دیجیتال و سیستم‌های کنترل

استفاده در سیستم‌های کنترل و اتوماسیون سبک
